　　充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。基本原理:在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差，该静压力差与流体过的流体流量之间有确定的数值关系，用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

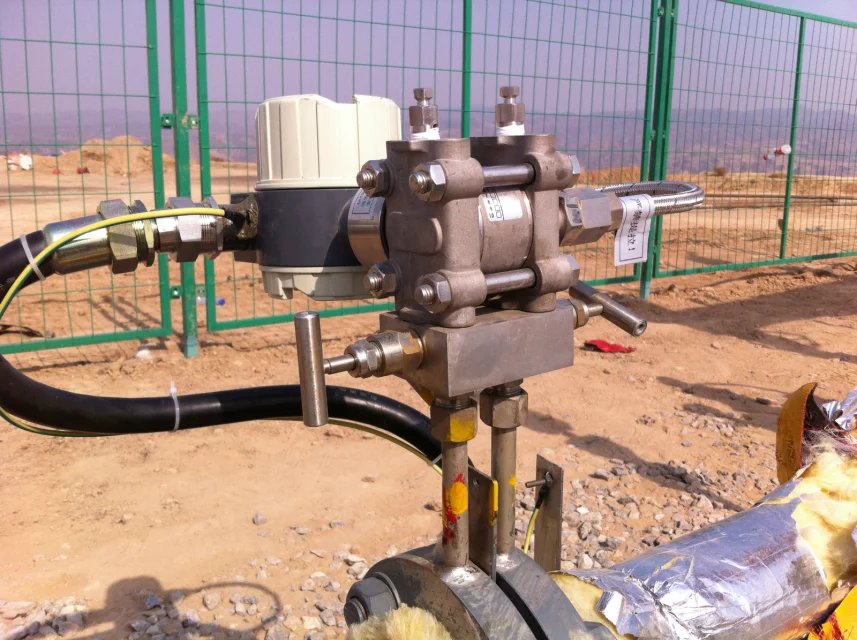

孔板流量计的安装使用

　　取压方式:

　　A.被测流体为液体时，为防止气泡进入到牙关，取压扣应处于工艺管道中心线下偏≤45°的位置上正负取压口处于与管道对称位置时，两者应在同一水平面上

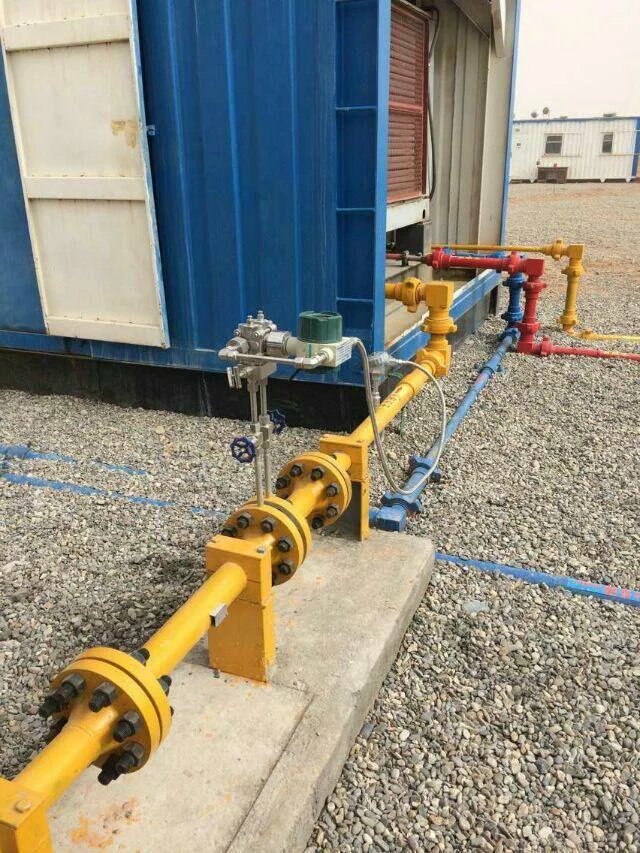

孔板流量计的安装使用

　　B.被测流体为气体时，为防止液体（冷凝液）进入导压管，取压口应处工艺管道中心管道上方线上插≤45°的位置，正负取压口处于与管道对称位置时，两者应在同一水平线上。

　　C.被测流体为蒸汽时，应保证冷凝器 中冷凝液面恒定和正负导压管上的冷凝面高度一致，正负压口处于与管道对称位置时，两者应在同一水平面上

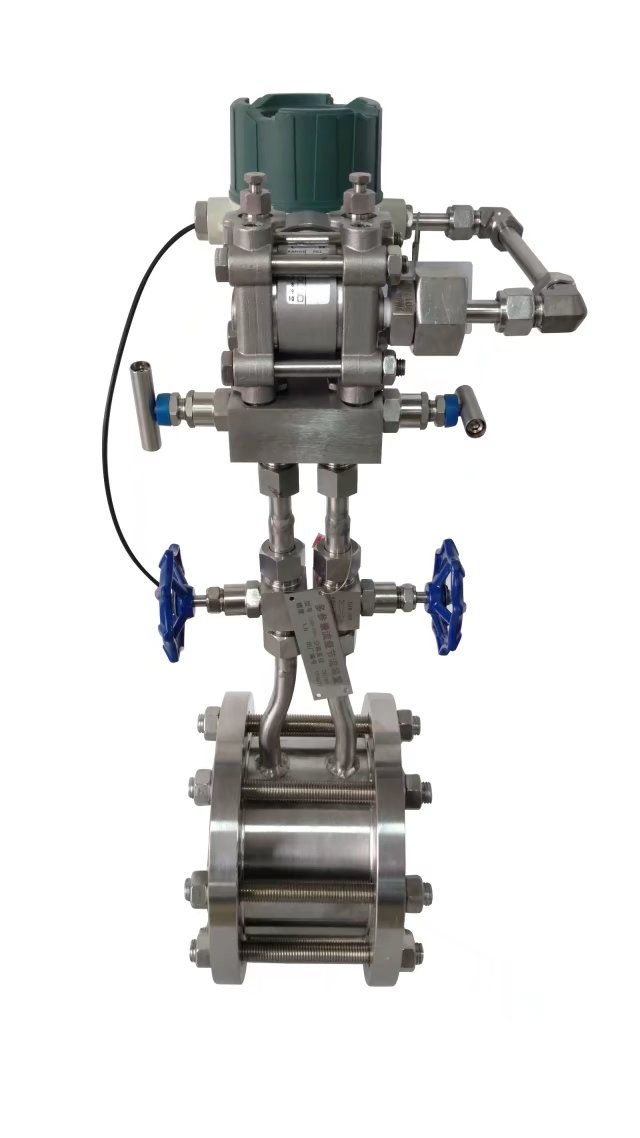

孔板流量计的安装使用

　　测量方式：

　　①测量液体测量液体流量时工艺管道水平安装，差压变送器的位置处于节流装置下方时，取压口应在节流装置的水平中心轴线下偏45°角引出，这可以消样除由流体传放出的气体进入导压管和差压变送器（如图左）。若差压变送器处于节流装置的上方时，除取压口下偏≤45°角然后向上引导压管外，应在导压管的最高点装置集器或排气阀（ 如图右）。

　　②.测量水蒸汽测量蒸汽流量时，安装方式一般为差压变送器低于、高于节流装置两种。取压口位置应附合上述安装要求，并在导压管制高点处装上放气阀和气体收集器。

　　③.测量气体测量介质为清洁的气体流量时，安装方式一般为差压变送器高于、低于节流装置两种取压口位置应符合上述安装要求，当差压变送器低于节流装置时，导压管必须向下弯至差压变送器，并在最低处装置放水阀和沉积器。

　　④测量腐蚀性液体和气体测量腐蚀性的液体和气体流量时，取压口应附合上述安装要求，不论管道是水平安装或垂直安装，差压变送器高于或低于节流装置，均必须在差压变送器和节流装置之间的隔离器，并在隔离器至差压变送器的管路内填充隔离液，使被测流体不能与差压变送器接触，以免破坏差压变送器的正常工作性能

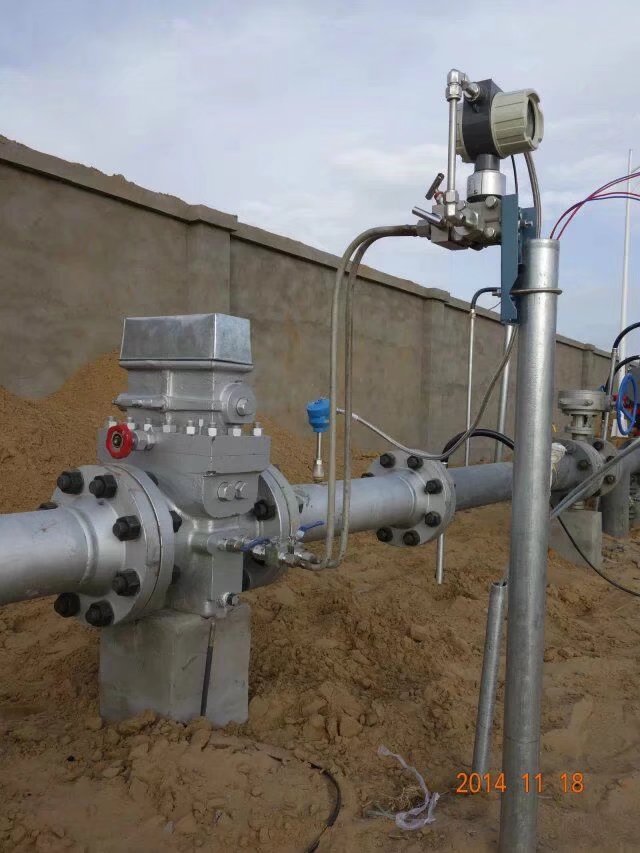

孔板流量计的安装使用

　　注意事项：

　　1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

　　2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

　　3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3% ;在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%;节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取所列数值的1/2 ；

孔板流量计的安装使用

　　4、节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。5、接上信号线、电源线6、开启进口、出口阀门，进出口阀门开度要一致7、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
